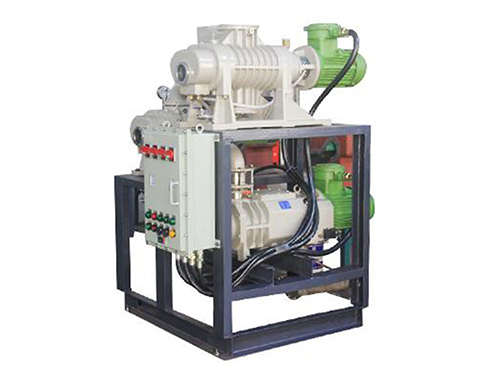

Roots screw unit has the advantages of dry screw pump, at the same time through the series of large pumping speed Roots vacuum pump, doubling the pumping speed of screw vacuum pump, improve the limit vacuum degree, high pumping efficiency in high vacuum area, with good energy saving effect. The unit can replace the vacuum unit with water ring pump, reciprocating pump, water jet pump and other previous pumps, and can solve the problems of pollution and recycling.
Screw vacuum units are widely used in medicine, chemical industry, metallurgy, aviation, nuclear power and other fields. Through the supporting control system, the unit can realize automatic start and stop, and has automatic protection functions such as overload, overcurrent and water cut off.
罗茨螺杆真空机组 | ||||||||
机组型号 | 主泵 | 前级泵 | 抽气速率（L/S） | 极限压力(Pa) | 进气口径(mm) | 排气口径(mm) | 配用功率(kW) | |
JZJ(P)LG150-3 | ZJ(P)150A | LG50 | 150 | 0.5 | 100 | 40 | 3 | 7.5 |
JZJ(P)LG150-2 | ZJ(P)150A | LG70 | 150 | 0.5 | 100 | 40 | 3 | 7.5 |
JZJ(P)LG150-1 | ZJ(P)150A | LG110 | 150 | 0.5 | 100 | 50 | 3 | 11 |
JZJ(P)LG300-6 | ZJ(P)300A | LG50 | 300 | 0.5 | 150 | 40 | 4 | 7.5 |
JZJ(P)LG300-4 | ZJ(P)300A | LG70 | 300 | 0.5 | 150 | 50 | 4 | 7.5 |
JZJ(P)LG300-3 | ZJ(P)300A | LG110 | 300 | 0.5 | 150 | 65 | 4 | 11 |
JZJ(P)LG300-2 | ZJ(P)300A | LG150 | 300 | 0.5 | 150 | 65 | 4 | 18.5 |
JZJ(P)LG300-1 | ZJ(P)300A | LG200 | 300 | 0.5 | 150 | 65 | 4 | 22 |
JZJ(P)LG600-8 | ZJ(P)600A | LG70 | 600 | 0.5 | 200 | 40 | 7.5 | 7.5 |
JZJ(P)LG600-8 | ZJ(P)600A | LG70 | 600 | 0.5 | 200 | 40 | 7.5 | 7.5 |
JZJ(P)LG600-5 | ZJ(P)600A | LG110 | 600 | 0.5 | 200 | 50 | 7.5 | 11 |
JZJ(P)LG600-4 | ZJ(P)600A | LG150 | 600 | 0.5 | 200 | 65 | 7.5 | 18.5 |
JZJ(P)LG600-3 | ZJ(P)600A | LG200 | 600 | 0.5 | 200 | 65 | 7.5 | 22 |
JZJ(P)LG1200-8 | ZJ(P)1200C | LG150 | 1200 | 0.5 | 250 | 65 | 11 | 18.5 |
JZJ(P)LG1200-6 | ZJ(P)1200C | LG200 | 1200 | 0.5 | 250 | 65 | 11 | 22 |
注：1. 以上是行业标准推荐型号，但在实际生产过程中可以根据工作条件不同，如实际抽气过程、气体释放过程、可凝气体冷凝情况、吸入压力的时间等进行校核计算或参照原有设备使用情况进行选型。 2. 单泵的技术指标详见各泵参数表。 3. 定泵时请说明抽气介质，工作压力，以及防爆需求等技术要求。

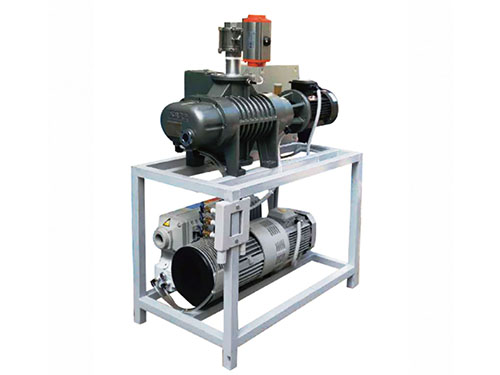

罗茨旋片真空机组 是由QXD系列单级旋片真空泵作为前级泵，罗茨泵作为主泵，两者的连接方式通常为槽钢机架加波纹管安装连接，小抽速的泵组，两者之间也采用更紧凑的法兰直连方式连接。
针对不同应用的要求、不同的工作压力、不同流量要求选择最优化的方案，因此适用于低中真空范围（工作压力在20-0.01mbar）的大多数应用，也可以作为高真空泵组的前级泵使用。
罗茨旋片真空机组 | ||||||||
机组型号 | 泵型号 | 抽气速率（L/S） | 极限压力（Pa） | 进气口径（mm） | 排气口径（mm） | 电机功率（kW） | ||
主泵 | 前级泵 | |||||||
JZJ(P)X70-3 | ZJ(P)70 | QXD100 | 70 | 5 | 63 | G1-1/4 | 1.5 | 2.2 |
JZJ(P)X70-2 | ZJ(P)70 | QXD160 | 70 | 5 | 65 | G2 | 1.5 | 3 |
JZJ(P)X150-3 | ZJ(P)150 | QXD160 | 150 | 5 | 100 | G2 | 2.2 | 3 |
JZJ(P)X150-2 | ZJ(P)150 | QXD200 | 150 | 5 | 100 | G2 | 2.2 | 4 |
JZJ(P)X300-4 | ZJ(P)300 | QXD250 | 300 | 2 | 160 | G2 | 4 | 5.5 |
JZJ(P)X300-3 | ZJ(P)300 | QXD300 | 300 | 2 | 160 | G2 | 4 | 7.5 |
JZJ(P)X600-3 | ZJ(P)600 | QXD630 | 600 | 2 | 160 | DN80 | 7.5 | 15 |
注：1.以上是行业标准推荐型号，也可根据用户特殊要求，另行设计。2.单泵的技术指标详见各泵说明书。3. 表中的抽气速率指主泵的几何抽气速率。

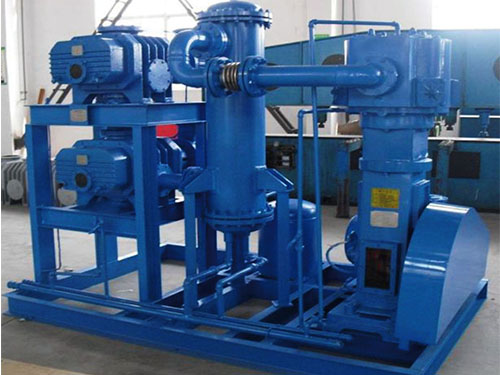

罗茨往复泵真空机组 也称无油立式真空机组，是以ZJ型罗茨真空泵为主泵，以WLW型无油立式真空泵为前级泵，通过控制器来实现罗茨真空泵、无油往复真空泵的自动启闭，自动保护及整套机组的安全保护的真空获得设备。
罗茨往复真空泵机组系列是干式真空泵，它是依靠汽缸内的活寒作往复运动来吸入和排出气体的。
罗茨往复真空机组 | ||||||
机组型号 | 极限压力帕（Pa) | 抽气速率 (L/S) | 主泵 | 中间泵 | 前级泵 | 电机总功率(kW) |
JZJWL150-3 | 133 | 150 | ZJ150 | - | WL50 | 7 |
JZJWL150-2 | 133 | 150 | ZJ150 | - | WL70 | 8.5 |
JZJWL300-3 | 133 | 300 | ZJ300 | - | WL100 | 11.5 |
JZJWL300-2 | 133 | 300 | ZJ300 | - | WL150 | 15 |
JZJWL300-3 | 133 | 600 | ZJ600 | - | WL200 | 22.5 |
JZJWL600-2 | 133 | 600 | ZJ600 | - | WL300 | 26 |
JZJWL1200-4 | 133 | 1200 | ZJ1200 | - | WL300 | 29.5 |
JZJWL300-23 | 20 | 300 | ZJ300 | ZJ150 | WL50 | 11 |
JZJWL300-22 | 20 | 300 | ZJ300 | ZJ150 | WL70 | 12.5 |
JZJWL600-23 | 20 | 600 | ZJ600 | ZJ300 | WL100 | 19 |
JZJWL600-22 | 20 | 600 | ZJ600 | ZJ300 | WL150 | 22.5 |
JZJWL1200-42 | 20 | 1200 | ZJ1200 | ZJ300 | WL150 | 26 |
JZJWL1200-23 | 20 | 1200 | ZJ1200 | ZJ600 | WL200 | 33.5 |
JZJWL2500-43 | 20 | 2500 | ZJ2500 | ZJ600 | WL200 | 44.5 |
JZJWL1400-42 | 20 | 2500 | ZJ2500 | ZJ600 | WL300 | 48 |
JZJWL2500-24 | 20 | 2500 | ZJ2500 | ZJ1200 | WL300 | 51.5 |
注：1.以上是行业标准推荐型号，也可根据用户特殊要求，另型设计。 2. 单泵的技术指标详见各泵参数表。

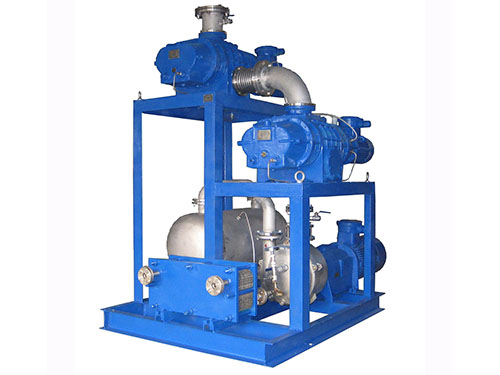

罗茨水环真空机组 由罗茨泵作为主泵，水环泵作为前级泵组成的抽气系统。通过真空继电器或电接点压力表，可实现罗茨泵、液环泵的自动启停，自动过载保护。根据不同的极限压力要求，有不同方案可供选择：水环双罗茨机组、双级水环罗茨机组、多级罗茨多级水环机组。
它除了具有普通罗茨泵、液环真空泵的一些特点外，还具有以下特点：1.能抽吸含有粉尘、水蒸气的气体，可在较恶劣的环境中使用；
2.多级罗茨泵串联后，极限真空可达到1Pa；3.比多级水蒸气喷射泵投资少，能耗低。
罗茨水环真空机组 | ||||||
机组型号 | 泵型号 | 抽气速率（L/S） | 最高吸入压力（Pa） | 极限压力（Pa） | 总功率（kW） | |
主泵 | 前级泵 | |||||
JZJ2B15-2 | ZJ15 | 2BV2060 | 15 | 8000 | 267 | 1.65 |
JZJ2B30-2 | ZJ30 | 2BV2061 | 30 | 8000 | 2.25 | |
JZJ2B30-1 | ZJ30 | 2BV5110 | 30 | 12000 | 4.75 | |
JZJ2B70-2 | ZJ70 | 2BV5110 | 70 | 6000 | 5.5 | |
JZJ2B70-1 | ZJ70 | 2BV5111 | 70 | 12000 | 7 | |
JZJ2B150-2A | ZJ150 | 2BV5111 | 150 | 6000 | 8.5 | |
JZJ2B150-2B | ZJ150 | 2BV5121 | 150 | 8000 | 10.5 | |
JZJ2B150-1 | ZJ150 | 2BV5131 | 150 | 10000 | 14 | |
JZJ2B300-2A | ZJ300 | 2BV5131 | 300 | 4000 | 15 | |
JZJ2B300-2B | ZJ300 | 2BV5161 | 300 | 5000 | 19 | |
JZJ2B300-1 | ZJ300 | 2BE1 202 | 300 | 10000 | 26 | |
JZJ2B600-2A | ZJ600 | 2BE1 202 | 600 | 4000 | 29.5 | |
JZJ2B600-2B | ZJ600 | 2BE1 203 | 600 | 5000 | 44.5 | |
JZJ2B600-1 | ZJ600 | 2BE1 252 | 600 | 12000 | 52.5 | |
JZJ2B1200-2A | ZJ1200 | 2BE1 252 | 1200 | 2500 | 60 | |
JZJ2B1200-2B | ZJ1200 | 2BE1 253 | 1200 | 4000 | 90 | |
JZJ2B1200-1 | ZJ1200 | 2BE1 303 | 1200 | 8000 | 125 | |
JZJ2B2500-2 | ZJ2500 | 2BE1 303 | 2500 | 3000 | 132 | |
注：1.以上是行业标准推荐型号，也可根据用户特殊要求，另型设计。 2.单泵的技术指标详见各泵参数表。
罗茨大气喷射水环真空机组 是由罗茨泵、大气喷射真空泵组成串联组成：广泛应用于制药、化工行业中的真空蒸馏，物料脱水以及电工行业的真空浸渍、油气干燥、粉末冶金烧结，食品工业冷冻干燥等工艺。极限真空交高，在低压下有较大抽速。应用于腐蚀性交恶劣的工况。根据用户需求可以单级罗茨水喷液环真空机组，二级罗茨水喷液环真空机组，三级罗茨水喷液环真空机组。
罗茨大气喷射水环真空机组 | |||||||||||
机组型号 | 泵型号 | 抽气速率 | 极限压力 | 进气口径 | 排气口径 | 配用功率 | |||||
主泵 | 前级泵 | 主泵 | 前级泵 | ||||||||
I | II | pa | Torr | I | II | ||||||
JZP2S70-1P | ZIP-70 | 2SK-3P | － | 70 | 40 | 0.3 | 100 | 50 | 2.2 | 7.5 | － |
JZP2S150-1P | ZIP-150 | 2SK-6P | － | 150 | 40 | 0.3 | 100 | 50 | 2.2 | 11 | － |
JZP2S300-3P | ZIP-300 | 2SK-6P | － | 300 | 40 | 0.3 | 150 | 50 | 4 | 11 | － |
JZP2S300-2P | ZIP-300 | 2SK-12P | － | 300 | 40 | 0.3 | 150 | 80 | 4 | 22 | － |
JZP2S600-3P | ZIP-600 | 2SK-12P | － | 600 | 40 | 0.3 | 200 | 80 | 7.5 | 22 | － |
JZP2S150-21P | ZIP-150 | ZJP-70 | 2SK-3P | 150 | 2 | 1.5x10-2 | 100 | 50 | 2.2 | 2.2 | 11 |
JZP2S300-21P | ZIP-300 | ZJP-150 | 2SK-6P | 300 | 2 | 1.5x10-2 | 150 | 50 | 4 | 2.2 | 11 |
JZP2S600-41P | ZIP-600 | ZJP-150 | 2SK-6P | 600 | 2 | 1.5x10-2 | 200 | 50 | 7.5 | 2.2 | 11 |
JZP2S600-21P | ZIP-600 | ZJP-300 | 2SK-12P | 600 | 2 | 1.5x10-2 | 200 | 80 | 7.5 | 4 | 22 |
JZP2S1200-41P | ZIP-1200 | ZJP-300 | 2SK-12P | 1200 | 2 | 1.5x10-2 | 250 | 80 | 11 | 4 | 22 |
应用领域
罗茨真空机组广泛应用于医药化工、半导体、光伏、冶金、新能源电池、食品等各种行业，主要应用于化工、制药行业的高真空蒸馏、真空蒸发、脱水结晶等工艺中；还是真空镀膜、真空冶炼、真空热处理、真空浸渍、真空干燥、真空热处理、航空模拟试验等工艺的立项抽真空设备。
